Elementos de Máquinas
Los elementos de máquinas son componentes fundamentales en la ingeniería mecánica, diseñados para transmitir y transformar energía, movimiento y fuerzas dentro de sistemas mecánicos. Comprender estos elementos es esencial para el diseño, análisis y mantenimiento de maquinaria industrial y comercial.

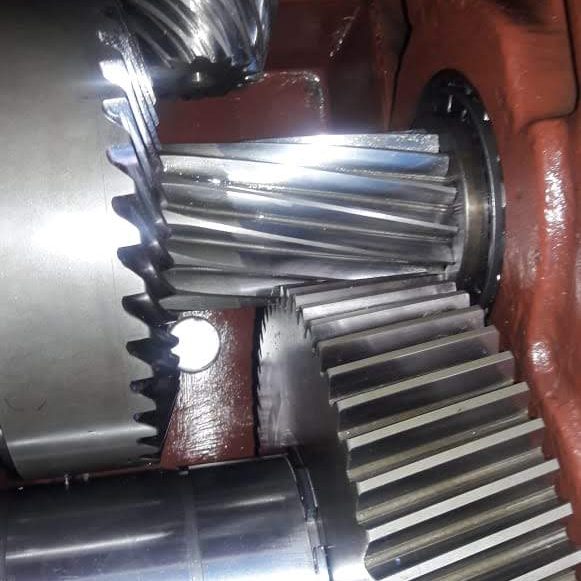

Detalle de engranajes helicoidales en una caja de transmisión
1 Elementos de Transmisión de Potencia
Ejes y Árboles
Elementos rotativos que transmiten potencia y movimiento desde una fuente de energía a otros componentes.
Materiales Comunes
- Aceros al carbono
- Aceros aleados
- Materiales compuestos
Diseño y Consideraciones
- Resistencia a la torsión y flexión
- Minimización de deflexiones
- Selección de cojinetes adecuados
Acoplamientos
Conectan dos ejes, permitiendo la transmisión de potencia y acomodando desalineaciones.
Tipos Comunes
- Acoplamientos rígidos
- Acoplamientos flexibles
- Acoplamientos de fuelle
Diseño y Consideraciones
- Alineación de ejes
- Absorción de choques y vibraciones
- Facilidad de montaje y desmontaje
Engranajes
Ruedas dentadas que transmiten movimiento y potencia entre ejes mediante el engranaje de sus dientes.
Tipos Comunes
- Engranajes rectos
- Engranajes helicoidales
- Engranajes cónicos
- Engranajes de tornillo sin fin
Diseño y Consideraciones
- Relación de transmisión
- Carga y velocidad
- Material y tratamiento superficial
2 Elementos de Soporte y Guiado
Rodamientos
Reducen la fricción y soportan cargas radiales y axiales en componentes rotativos.
Tipos Comunes
- Rodamientos de bolas
- Rodamientos de rodillos
- Rodamientos de agujas
- Rodamientos de deslizamiento
Diseño y Consideraciones
- Capacidad de carga
- Lubricación
- Precisión y tolerancias
Guías Lineales
Permiten el movimiento lineal suave y preciso de componentes en una dirección.
Tipos Comunes
- Guías de rodillos
- Guías de bolas
- Guías planas
Diseño y Consideraciones
- Capacidad de carga y rigidez
- Precisión y suavidad de movimiento
- Protección contra contaminantes
3 Elementos de Sujeción
Tornillos y Pernos
Elementos de fijación que ensamblan componentes mediante roscas y fuerza de apriete.
Tipos Comunes
- Tornillos de cabeza hexagonal
- Tornillos prisioneros
- Pernos de alta resistencia
Diseño y Consideraciones
- Resistencia a la tracción y cizallamiento
- Torque de apriete adecuado
- Protección contra la corrosión
Pasadores y Chavetas
Transmiten torque y fijan componentes en su lugar.
Tipos Comunes
- Pasadores cilíndricos
- Pasadores cónicos
- Chavetas paralelas
- Chavetas Woodruff
Diseño y Consideraciones
- Ajuste y alineación
- Capacidad de carga y desgaste
- Facilidad de montaje y desmontaje
4 Elementos de Resorte
Resortes Helicoidales
Almacenan y liberan energía elástica, proporcionando fuerza de retorno.
Tipos Comunes
- Resortes de compresión
- Resortes de tracción
- Resortes de torsión
Diseño y Consideraciones
- Constante de resorte
- Límite elástico y fatiga
- Material y tratamiento térmico
Amortiguadores
Disipan energía y controlan el movimiento oscilatorio mediante fricción y viscosidad.
Tipos Comunes
- Amortiguadores hidráulicos
- Amortiguadores de gas
- Amortiguadores de fricción
Diseño y Consideraciones
- Capacidad de amortiguación
- Ciclo de vida y mantenimiento
- Compatibilidad con el entorno operativo
5 Elementos de Sellado
Sellos Mecánicos
Evitan fugas de fluidos y contaminantes en ejes rotativos y recipientes a presión.
Tipos Comunes
- Sellos labiales
- Sellos de anillo O
- Sellos de laberinto
Diseño y Consideraciones
- Compatibilidad química
- Resistencia a la presión y temperatura
- Durabilidad y mantenimiento
Juntas
Proporcionan un sellado estático entre superficies fijas para evitar fugas de fluidos.
Tipos Comunes
- Juntas tóricas
- Juntas planas
- Juntas de expansión
Diseño y Consideraciones
- Material y compatibilidad
- Presión de sellado
- Facilidad de instalación y reemplazo
6 Materiales y Procesos de Fabricación
Materiales Comunes
- Aceros: Utilizados por su alta resistencia, durabilidad y capacidad de tratamiento térmico.
- Aluminio: Utilizado en aplicaciones donde la reducción de peso es crucial y se necesita buena resistencia a la corrosión.
- Plásticos de Alta Resistencia: Utilizados en aplicaciones donde se requiere baja fricción, resistencia a la corrosión y reducción de peso.
- Materiales Compuestos: Combinan propiedades de varios materiales para mejorar el rendimiento y la durabilidad.
Procesos de Fabricación
- Forjado: Mejora las propiedades mecánicas mediante la deformación plástica en caliente.
- Mecanizado de Precisión: Para crear componentes con tolerancias muy ajustadas y acabados superficiales precisos.
- Tratamiento Térmico: Mejora la dureza y resistencia de los materiales mediante procesos como el templado y el revenido.
- Recubrimientos y Tratamientos Superficiales: Mejoran la resistencia al desgaste y la corrosión mediante técnicas como el recubrimiento de PVD y la anodización.
7 Mantenimiento y Diagnóstico
Lubricación
La lubricación adecuada es esencial para reducir la fricción y el desgaste en elementos de máquinas. Puede ser a base de grasa, aceite o lubricantes sólidos, y debe seleccionarse según las condiciones de operación.
Tipos Comunes de Lubricantes:
Monitoreo de Condiciones
El monitoreo continuo de las condiciones de los elementos de máquinas mediante técnicas como el análisis de vibraciones, la termografía y la acústica ayuda a detectar fallos incipientes y planificar el mantenimiento predictivo.
Técnicas Comunes:
- Análisis de vibraciones
- Termografía infrarroja
- Análisis de aceite
8 Fallos Comunes y Soluciones
Desgaste
Debido a una lubricación insuficiente o contaminantes.
Desalineación
Causada por la instalación incorrecta.
Fatiga
Por cargas excesivas o mal distribuidas.
9 Innovaciones y Futuro
Materiales Avanzados
El uso de materiales avanzados como compuestos y recubrimientos de baja fricción está mejorando el rendimiento y la vida útil.
Tecnología Inteligente
Sensores y tecnología IoT permiten un monitoreo en tiempo real y un mantenimiento predictivo más eficiente.
Eficiencia Energética
Reducción de fricción para contribuir a sistemas más sostenibles y ecológicos.
10 Detalles Avanzados
Diseño y Selección
Cálculo de Vida Útil
La vida útil se evalúa en función de la capacidad para soportar cargas sin desgaste excesivo. Factores clave:
- Carga: Debe ser adecuada para evitar desgaste prematuro.
- Velocidad: Afecta el régimen de lubricación y fricción.
- Lubricación: Calidad y cantidad influyen en la fricción.
- Ambiente: Temperatura, humedad y contaminantes.
Instalación y Desmontaje
Instalación
- Métodos Térmicos: Calentar componentes para expandirlos. Controlar temperatura para evitar daños.
- Métodos Mecánicos: Uso de prensas y herramientas específicas para no dañar componentes.
Desmontaje
- Extractores Mecánicos: Aplicar fuerza uniforme sin dañar piezas.
- Métodos Térmicos/Hidráulicos: Calor o presión hidráulica para componentes ajustados.
11 Casos de Estudio
Caso 1: Transmisión de Potencia en Plantas de Energía
Desafíos: Altas cargas, alta temperatura, necesidad de alta fiabilidad.
Soluciones: Ejes/engranajes de alta resistencia con recubrimientos especiales. Lubricación automatizada.
Caso 2: Soporte y Guiado en Maquinaria Industrial
Desafíos: Altas cargas, desalineaciones, condiciones difíciles.
Soluciones: Rodamientos/guías con recubrimientos de polímeros. Monitoreo continuo para mantenimiento predictivo.
12 Referencias
- Shigley, J.E., Mischke, C.R., y Budynas, R.G. Diseño en Ingeniería Mecánica de Shigley. 8a ed. McGraw-Hill, 2008.
- Juvinall, R.C., y Marshek, K.M. Fundamentals of Machine Component Design. 6a ed. Wiley, 2017.
- Norton, R.L. Diseño de Máquinas: Un Enfoque Integrado. 4a ed. McGraw-Hill, 2011.
- Hamrock, B.J., et al. Fundamentals of Machine Elements. 3a ed. McGraw-Hill, 2014.
- Budynas, R.G., y Nisbett, J.K. Mechanical Engineering Design. 11a ed. McGraw-Hill, 2019.
- Recursos en línea: SKF, NSK, Timken, NTN, NTN-SNR.
